      液體渦輪流量計的接線方法


      發布時間：2022-04-29 11:08:11??點擊次數：3080次


      液體渦輪流量計接線

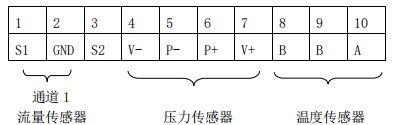

      1 傳感器接線端子說明
      傳感器通道 1（流量信號）：
      1：+，
      2：-。
      傳感器通道 2：
      3：+
      2：-。
      壓力傳感器：
      4：V-， 壓力傳感器電源-；
      5：P-， 壓力傳感器信號-；
      6：P+， 壓力傳感器信號+；
      7：V+， 壓力傳感器電源+；
      溫度傳感器（Pt100）：
      8： Pt100（1）；
      9： Pt100（1）；
      10：Pt100（2）。

      2 輸出接線端子說明及接線方法：

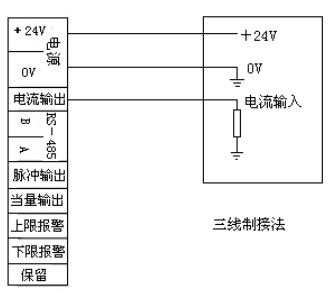

      ①三線制電流接法：

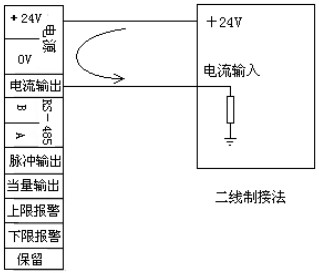

      ②二線制電流接法：
      ③三線制脈沖接法：

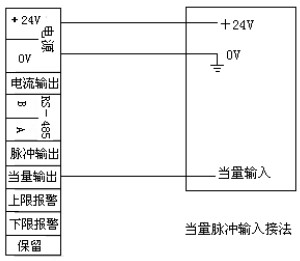

      ④三線制當量接法：
      ⑤報警輸出接線方法
