數顯渦輪流量計結構
發布時間：2021-08-23 06:58:13??點擊次數：2030次
數顯渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體流量理想的流量計。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。JKM-LWGY渦輪流量計廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域。

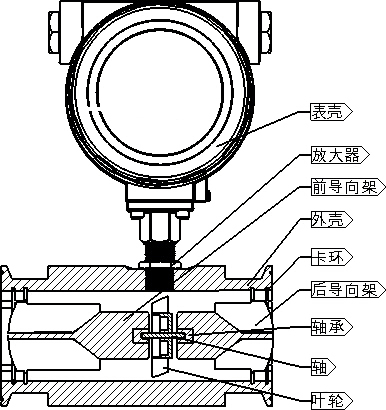

數顯渦輪流量計組成說明：
1．表體
表體的材料一般為鋼或者是鑄鐵，其兩端為法蘭連接。小口徑表也有采用螺紋接口方式。
2．測量的組件
渦輪上有經過精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支攆渦輪的兩個高精度不銹鋼永久自潤滑軸承保證該組件有較長的使用壽命。數顯渦輪流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。
3．計數器
計數器面板上有以下重要信息：
(1)*大工作溫度及壓力：
(2)計量及*小和*大流量等級
(3)產品型號及編號
(4)防爆等級和標志
(5)低頻或高頻脈沖所對應流體的當量以及接線方式。
4．整流器
整流器用以使流體流過數顯渦輪流量計時處于規則狀態，從而消除擾動對計量無利影響。高計量精準度。
5．磁耦合傳動的裝置
該裝置將處于大氣環境中的計數器部分與被測量氣體分離開來，并將測量組件的轉動傳遞給計數器。
