      lwgy渦輪流量計如何接線


      發布時間：2021-05-26 01:42:48??點擊次數：2537次



	lwgy渦輪流量計接線

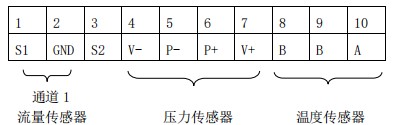

	1.1 傳感器接線端子說明







	傳感器通道 1（流量信號）：



	1：+，



	2：-。



	傳感器通道 2：



	3：+



	2：-。



	壓力傳感器：



	4：V-， 壓力傳感器電源-；



	5：P-， 壓力傳感器信號-；



	6：P+， 壓力傳感器信號+；



	7：V+， 壓力傳感器電源+；



	溫度傳感器（Pt100）：



	8： Pt100（1）；



	9： Pt100（1）；



	10：Pt100（2）。







	1.2 輸出接線端子說明及接線方法：

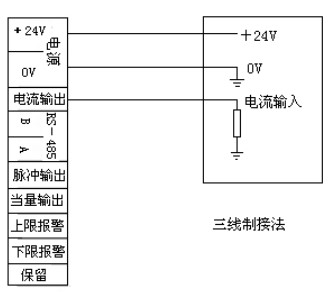

	①三線制電流接法：

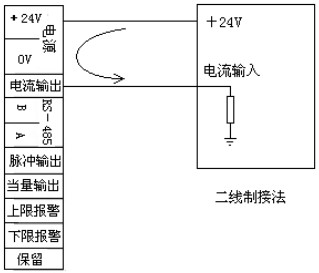

	②二線制電流接法：







	③三線制脈沖接法：

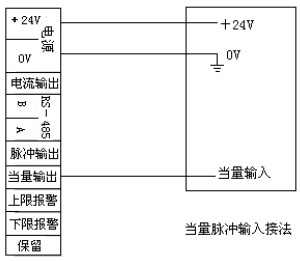

	④三線制當量接法：







	⑤報警輸出接線方法
