      橢圓齒輪流量計的外形尺寸圖


      發布時間：2021-03-13 01:34:10??點擊次數：2182次



	橢圓齒輪流量計外形尺寸

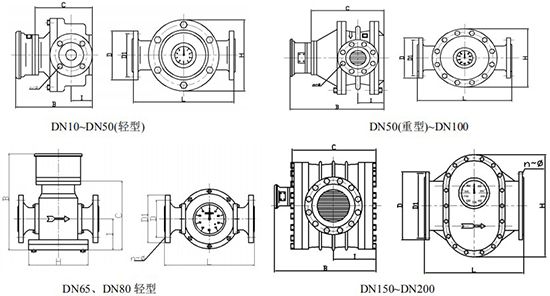

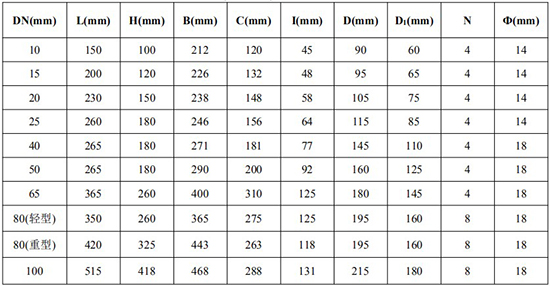

	1 鑄鐵型橢圓齒輪流量計外形尺寸



	型號：LC—A、LC—NA















	2 鑄鋼型外形尺寸



	型號：LC—E、LC—NE、 (外形同上)







	*DN10/DN50(輕型)/DN65/DN80(輕型)法蘭尺寸為 1.6MPa 標準；其余口徑為 6.4MPa 標準；







	3 LC—B 型不銹鋼橢圓齒輪流量計外形尺寸(單位:mm)







	*高溫型橢圓齒輪流量計外形尺寸：DN15~DN50（輕型），B 尺寸按上表數據加 100mm 熱延伸管；DN50 （重型）~DN200，B 尺寸按上表尺寸加160mm 熱延伸管，其余尺寸同上表相應尺寸。
